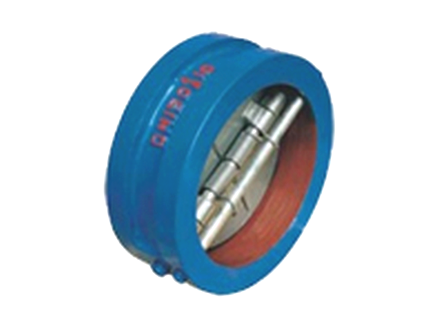

对夹蝶式止回阀
对夹蝶式止回阀
H76X/H76H/H76W对夹蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
在线咨询
对夹蝶式止回阀
H76X/H76H/H76W对夹蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
主要技术参数
公称通径 | DN(mm) | 50~1200 |
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力Ps(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 |
适用介质 | 水、蒸汽、油品、污水、酸碱类 |
适用温度 | 橡胶密封面（X）-20℃~120℃
合金钢密封面（H）主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃ |
主要零件材料
名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀板 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 |
阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
密封圈 | 橡胶、不锈钢、合金钢 |
弹簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |
H76X-6-10连接尺寸
通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
L | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 | 152 | 152 | 178 | 229 | 241 | 241 | 300 | 360 |
D | 100 | 120 | 135 | 155 | 185 | 185 | 265 | 320 | 368 | 428 | 482 | 532 | 585 | 685 | 800 | 905 | 1005 | 1115 | 1325 |
H76H/W-16-25-40连接尺寸
通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | PN1.01.62.5 | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 184 | 198 | 203 | 219 | 222 |
PN4.0 | 60 | 67 | 73 | 73 | 83 | 98 | 127 | 146 | 181 | 222 | 231 | / | / | / |
D | PN1.0 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 438 | 489 | 539 | 594 | 695 |
PN1.6 | 107 | 127 | 142 | 162 | 192 | 218 | 273 | 328 | 378 | 444 | 495 | 555 | 617 | 734 |
PN2.5 | 107 | 127 | 142 | 168 | 194 | 224 | 284 | 340 | 400 | 458 | 514 | / | / | / |
PN4.0 | 107 | 127 | 142 | 168 | 194 | 224 | 290 | 352 | 417 | 474 | 546 | / | / | / |
一、①对夹蝶式止回阀产品名称 ②对夹蝶式止回阀型号 ③对夹蝶式止回阀规格口径 ④对夹蝶式止回阀公称压力 ⑤对夹蝶式止回阀阀体材质 ⑥对夹蝶式止回阀连接方式 ⑦对夹蝶式止回阀传动
方式 ⑧对夹蝶式止回阀工作温度 ⑨对夹蝶式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购
。
三、当使用的场所非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
