闸阀

NKZ61H(NKZ64H)真空焊接闸阀
NKZ61H(NKZ64H)真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
质量稳定:实行全过程质量监控,细致入微,各方面检测!
  价格合理:有效内部成本控制,减少了开支,让利于客户!
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
在线咨询
  • 产品详情

产品名称:真空焊接闸阀

产品型号:NKZ61H NKZ64H

产品口径:DN50-600

产品压力:1.0~32.0Mpa

产品材质:铸钢、不锈钢等

驱动方式:手动、电动、气动、齿轮传动。

NKZ61H(NKZ64H)真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。

2、选材考究,符全国内外相关标准,材料的全面质量高。

3、密封副配对先进合理,提高了密封性能,使用寿命长。

4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。

5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

DKZ61H真空闸阀主要性能规范                  DKZ61H真空闸阀试验压力







公称压力PN/MPa

试验压力/MPa

壳体强度试验

上密封试验

密封试验

2.5

3.8

2.8

2.8

4.0

6.0

4.4

4.4

6.4

9.6

70

7.O

10.0

15O

11.O

11.O

DKZ61H真空焊接闸阀主要零件材料

零件名称

阀体、阀盖

阀杆

闸板

密封面

阀杆螺母

填料

NKZ64H
NKZ61H-C型
NKZ964H-C型
NKZ961H

WCB

2Crl3

25

H:合金钢


铝青铜


膨胀复合石墨


NKZ64
NKZ61Y-I型
NKZ964-I型
NKZ961

铬钼钢


20CrlMo1VA
38CrMoAlA

铬钼钢


Y:硬质合金


NKZ61W(Y)
NKZ64W(Y)-P型
NKZ964W(Y)-P型
NKZ961W(Y)







CF8







F304







CF8







H:合金钢

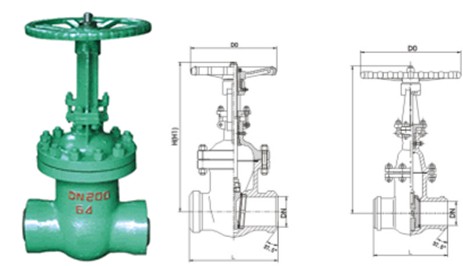

NKZ61H(NKZ64H) 真空闸阀示意图:



NKZ61H(NKZ64H)真空焊接闸阀
