【产品用途】平板闸阀适用于 Class150~900/PN1.0~16.0MPa，工作温度 -29~121℃ 的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质
质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：有效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

在线咨询

产品详情

【产品用途】

平板闸阀适用于 Class150~900/PN1.0~16.0MPa，工作温度 -29~121℃ 的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质

【产品特点】

1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全
5、全封闭结构，防护性能好，可适应全天候要求

【执行标准】

设计标准	结构长度	连接法兰	实验与检验	压力-温度	产品标识
JB/T 5298	JB/T 5298	JB/T 79	JB/T 5298	GB 9131	GB/T 12220
API 6D	API 6D	ANSI B16.5	API 6D	ANSI B16.34	MSS SP-25

【零部件材料】

零件名称	零部件材料
零件名称	JB/T7298		API 6D
阀门/阀盖	WCB	WCB	A352-LCB	A351-CF8M
闸板	2Cr13+ENP	20CrMoV+STL	ANSI 410+ENP	ANSI 316+ENP
阀杆	2Cr13	2Cr13	A182-F6a	A182-F316S
阀座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨		聚四氟乙烯
垫片	18-8/柔性石墨
螺栓	35	35CrMo	A193-B7M	A193-B8
适用温度	-29~250℃	-29~550℃	-46~250℃	-40~200℃
适用介质	水、油品	蒸汽、油品	丙烷、乙烯	硝酸类

平板闸阀主要外形和连接尺寸 PN1.6MPa-2.5MPa：

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-Φ18
	65	190	180	145	120	250	3	18	634	95	4-Φ18
	80	203	195	160	135	250	3	20	688	100	8-Φ18
	100	229	215	181	155	300	3	20	863	114	8-Φ18
	125	254	245	210	185	350	3	22	940	132	8-Φ18
	150	267	280	240	210	350	3	24	1030	150	8-Φ23
	200	292	335	295	265	350	3	26	1277	168	12-Φ23
	250	330	405	355	320	400	3	30	1491	203	12-Φ25
	300	356	460	410	375	450	4	30	1701	237	12-Φ25
	350	381	520	470	435	500	4	34	1875	265	16-Φ30
	400	406	580	525	485	305	4	36	2180	300	16-Φ30
	450	432	640	585	545	305	4	40	2440	325	20-Φ34
	500	457	705	650	608	305	4	44	2860	360	20-Φ41
	600	508	840	770	718	305	5	48	3450	425	20-Φ41
	700	610	910	840	788	305	5	50	3960	460	24-Φ41
	800	660	1020	950	898	305	5	52	4550	512	24-Φ41
	900	711	1120	1050	998	250	5	54	5250	565	28-Φ48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-Φ18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-Φ18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-Φ18
	80	203	195	160	135	350	3	22,	388	100	8-Φ18
	100	229	230	190	160	350	3	24	863	114	8-Φ23
	125	254	270	220	188,	350	3	28	940	132	8-Φ25
	150	267	300	250	218	400	3	30	1030	150	8-Φ25
	200	292	360	310	278	450	3	34	1277	168	12-Φ25
	250	330	425	370	332	500	3	36	1491	203	12-Φ30
	300	356	485	430	390	305	4	40	1701	237	16-Φ30
	350	381	550	490	448	305	4	44	1875	265	16-Φ34
	400	406	610	550	505	305	4	48	2180	300	16-Φ34
	450	432	660	600	555	305	4	50	2440	325	20-Φ34
	500	457	730	660	610	305	4	52	2860	360	20-Φ41
	600	508	840	770	718	305	5	56	3450	425	20-Φ41
	700	610	955	875	815	305	5	60	3960	460	24-Φ48
	800	660	1070	990	930	305	5	64	4550	512	24-Φ48
	900	711	1180	1090	1025	-	5	66	5250	595	28-Φ54
	1000	811	1305	1210	1140	-	5	68	5870	660	28-Φ48

带导流孔平板闸阀PN4.0MPa-10.0MPa：

4.0MPa	DN	L	D	D1	D2	Y	Do	f	f2	b	H	H1	n-Φd
凹凸法法 MFM (K)Z43WF-40 (K)Z543WF-40 (K)Z643WF-40 (K)Z943WF-40	50	250	160	125	100	88	250	3	4	20	584	80	4-Φ18
	65	280	180	145	120	110	250	3	4	22	634	95	8-Φ18
	80	310	195	160	135	121	250	3	4	22	679	102	8-Φ18
	100	350	230	190	160	150	300	3	4.5	24	863	115	8-Φ23
	125	400	270	220	188	176	350	3	4.5	28	940	133	8-Φ25
	150	450	300	250	218	204	350	3	4.5	30	1040	152	8-Φ25
	200	550	375	320	282	260	350	3	4.5	38	1282	188	12-Φ30
	250	650	445	385	345	313	400	3	4.5	42	1495	223	12-Φ34
	300	750	415	450	408	364	450	4	4.5	46	1701	250	16-Φ34
	350	850	470	510	465	422	500	4	5	52	1880	280	16-Φ34
	400	950	655	585	535	474	305	4	5	58	2200	310	20-Φ41
	450	1050	680	610	560	524	305	4	5	60	2480	335	20-Φ41
	500	1150	755	670	612	576	305	4	5	62	2890	380	20-Φ48
	600	1350	890	795	730	678	305	5	6	62	2480	450	20-Φ54
	700	1450	995	900	835	768	305	5	6	68	3985	500	24-Φ54
	800	1650	1135	1030	960	876	305	5	6	76	4750	570	24-Φ58
6.4MPa	50	250	175	135	105	88	250	3	4	26	584	90	4-Φ23
凹凸法法 MFM (K)Z43WF-64 (K)Z543WF-64 (K)Z643WF-64 (K)Z943WF-64	65	280	200	160	130	110	250	3	4	28	634	105	8-Φ23
	80	310	210	170	140	121	250	3	4	30	679	110	8-Φ23
	100	350	250	200	168	150	300	3	4.5	32	763	130	8-Φ25
	125	400	295	202	176	350	3	4.5	36	970	150	8-Φ30	-
	150	450	340	280	240	204	350	3	4.5	38	1038	175	8-Φ34
	200	500	405	345	300	260	350	3	4.5	44	1282	210	12-Φ34
	250	650	470	400	352	313	400	3	4.5	48	1495	240	12-Φ41
	300	750	530	460	412	364	450	4	4.5	54	1965	270	16-Φ41
	350	850	595	525	475	422	500	4	5	60	2185	300	16-Φ41
	400	950	670	585	525	474	305	4	5	66	2573	335	16-Φ48
	450	1050	715	630	570	524	305	4	5	68	2800	360	20-Φ48
	500	1150	800	705	640	576	305	4	5	70	3280	405	20-Φ54
	600	1350	930	820	750	678	305	5	6	76	380	470	20-Φ58
10.0MPa	50	250	195	145	112	88	250	3	4	28	590	100	4-Φ25
凹凸法法 MFM (K)Z43WF-100 (K)Z543WF-100 (K)Z643WF-100 (K)Z943WF-100	65	280	220	170	138	110	250	3	4	32	640	115	8-Φ25
	80	310	230	180	148	121	250	3	4	34	680	120	8-Φ25
	100	350	265	210	172	150	300	3	4.5	38	870	135	8-Φ30
	125	400	310	250	210	176	350	3	4.5	42	980	155	8-Φ34
	150	450	350	290	250	204	350	3	4.5	46	1100	180	12-Φ34
	200	550	430	360	312	260	350	3	4.5	454	1315	220	12-Φ41
	250	650	500	430	382	313	400	3	4.5	60	1605	255	12-Φ41
	300	75	585	500	442	364	450	4	4.5	70	1925	295	16-Φ48
	350	850	665	560	408	422	500	4	5	76	2280	335	16-Φ54
	400	950	715	620	558	474	305	4	5	80	2580	360	16-Φ54

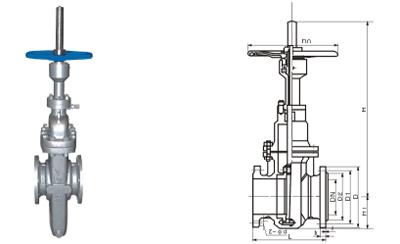

【结构图片】
